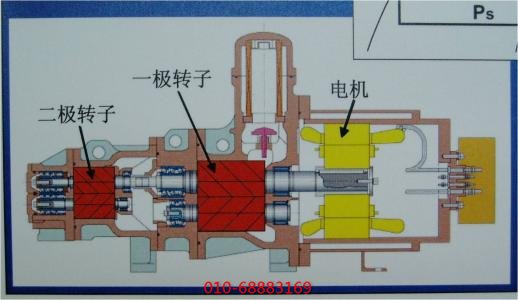

雙螺桿復盛壓縮機工作時,依靠一個陽轉子與一個陰轉子相互嚙合作回轉運動,并借助于包圍一對轉子 四周的機體(即氣缸)及兩端封蓋,使轉子齒面與氣缸內壁面所構成的V形齒間基元容積,作周期性地變化，從而使吸入氣體沿轉子軸向壓縮至一定壓力后排出。
雙螺桿壓縮機的工作過程示意圖。其中,(b),(c)為從螺桿吸氣側(一般在螺桿上方)看所得視圖,(d),(e),(f)為從螺桿排氣側(一般在螺桿下方)看所得視圖。
當一對螺桿嚙合旋轉時,每個V形基元容積的齒面接觸線(相當于活塞式制冷壓縮機的活塞環),都隨著從吸氣端移向排氣端。
在兩螺桿的吸氣側螺桿上部,齒面接觸線與吸氣端之間的每個V形基元容積都在擴大; 而在螺桿的排氣側,齒面接觸線與排氣端之間的每個V 形基元容積都在逐漸縮小。
這樣,使每個基元容積都從吸氣端移向排氣端。下面以某V形基元容積變化為例,說明雙螺桿式制冷壓縮機的工作過程。
(1) 吸氣過程
齒間V形基元容積隨著轉子旋轉而逐漸擴大,并和吸人孔口連通，氣體通過吸人孔口進人齒間基元容積,稱為吸氣過程。
當轉子旋轉一定角度后,齒間基元容積越過吸入孔口位置與吸人孔口斷開,吸氣過程結束。
(2) 壓縮過程
隨著轉子繼續旋轉,主動轉子和從動轉子的齒槽又構成一對新的V形基元容積，并且由于兩轉子的嚙合運動,基元容積不斷縮小直到對齒間基元容積與排出孔口相連通的瞬間為止,此過程稱為壓縮過程。
(3) 排氣過程
從基元容積和排出孔口相連通起,直到兩個齒槽完全嚙合,基元容積約等于零為止,是將壓縮后具有一定壓力的氣體從基元容積排至管道的過程,即排氣過程。
以上討論了兩嚙合螺桿一個V形基元工作容積在一個工作周期中的全部過程,而整個壓縮機其它V形基元容積的工作過程是與之相同的，只是它們的吸氣、壓縮、排氣過程的先后不同。
對螺桿嚙合時,其齒面接觸線將螺旋槽分割成兩部分,位于吸氣側的那一-部分容積進行著吸氣過程,同時,位于排氣側的那一部分容積進行壓縮和排氣過程。
因此,螺桿旋轉一周，每一螺旋槽便完成一個吸氣、壓縮及排氣工作過程。
